越邦机电新闻资讯

多联机中央空调分歧管选择标准有哪些?

作者: 编辑: 来源: 发布日期: 2020.01.17 浏览量:
信息摘要:
分歧管在多联机中央空调安装安装中,其作用是将管道中的制冷剂分流到室内机中,起着制冷剂分流的作用。分歧管在整个中央空调VRV管道安装用量不大,…

分歧管在多联机中央空调安装安装中,其作用是将管道中的制冷剂分流到室内机中,起着制冷剂分流的作用。分歧管在整个中央空调VRV管道安装用量不大,但却很重要。如果分歧管选用不当,就可能出现泄漏,爆管的可能,给中央空调安装造成很大的损失,后期维护起来也 很费劲。

多联机中央空调

这里列举几个主要的参考标准:

铜材质:分歧管主要是紫铜管加工而成,紫铜管质量的好坏直接决定分歧管的质量,现在很多中央空调采用R410A冷媒,其工作压力比传统冷媒要高,所以应该采用R410A专用铜管,R410A铜管比普通铜管的抗压能力强,耐压可达到50KG以上,适合R410A氟利昂的安装管道的运行。

厚度:分歧管采用的铜管的厚度应该根据口径大小而定,口径越大,应该用越厚的铜管。一般情况下,22.3以下的口径用1mm厚的铜管即可,31.8及以下采用1.3mm铜管,35及以上最好采用1.5mm铜管。

焊接:分歧管的分支口都是经过焊接而成,而焊口也是最容易出问题的地方,好的分歧管应该是焊口均匀、规则、光滑、无虚焊、无脱焊等

氧化物:分歧管加工过程中,会留下大量氧化物,所以加工后还要进行酸洗,把管道内外的氧化物等杂质清洗干净。好的分歧管应该管壁干净,内壁无黑点,无杂质。

二、厂家多联机分歧管及管径选择标准

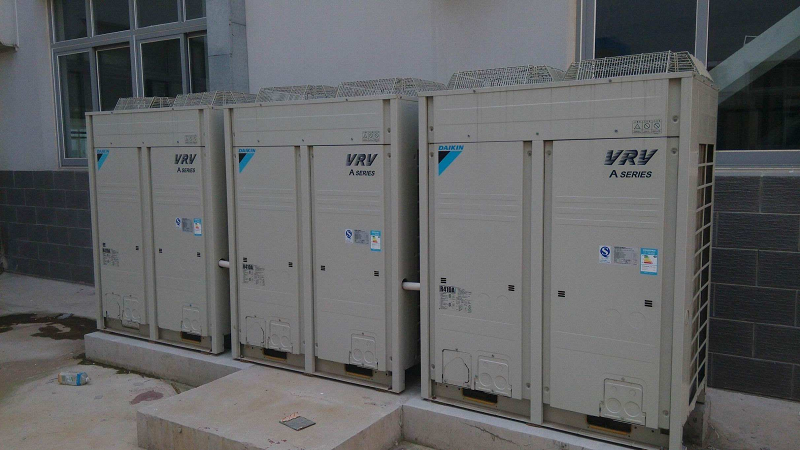

大金多联机中央空调:(VRVⅢ)(CMSⅡ)

使用范围

配管总长度:510米

最大实际单程配管长度:120米

最大室内外机高度落差:室外机在上方时50米

最大管长差:40米(第一分歧管离最远室内机长度)

室内机高度落差:15米

海尔多联机中央空调

使用范围

总长度:300米

配管单程最长可达150米

第一分歧管到最远室内机配管长度达40米

室外机与室内机落差:室外机在上方时为50米,

室外机在下方时为40米

室内机与室内机的落差为:15米

多联机中央空调

三菱重工海尔多联机中央空调:(KX4)

使用范围

配管总长度:510米以内

配管单程长度:160米以内

从室外机到第一分歧管长度:130米以内

第一分歧管到最远室内机配管长度:40米以内

室外机间的配管长度:

到第一汇总管后5米以内(只限于组合使用)

室外机与室内机落差:

室外机在上方时为50米以内,室外机在下方时为40米内

同一安装室外机间的落差:1米以内

室外机到第一汇总管之间的配管长度为10米以内

室内机之间的落差:15米以内

冷媒配管的选定要领

主管(室外侧分歧~室内侧第一分歧)

1)室外机容量在255~960时,最长从(室外机到最远的室内机)在90m以上时,一定将气侧、液侧的主管尺寸加大。

2)室外机容量在1010以上时,请不要将气管尺寸变大。液管加大到下表所示的尺寸。

室内机连接配管的尺寸

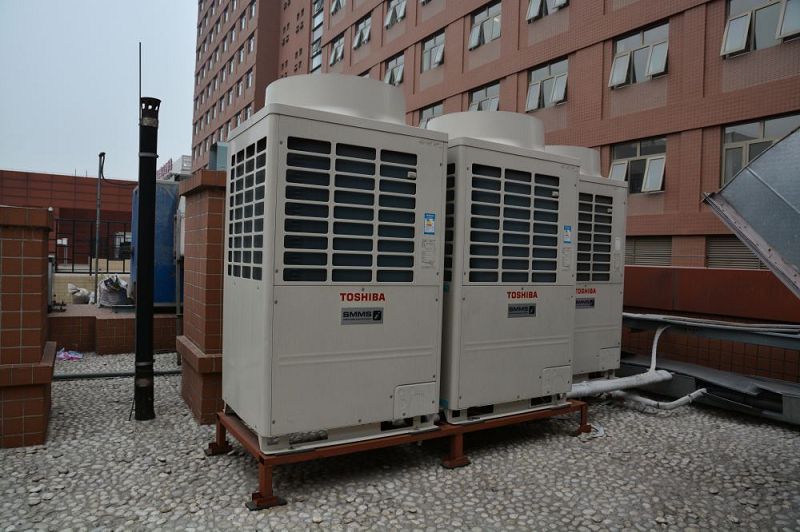

东芝直流变速多联式中央空调

使用范围:

总配管长度:1000米

最大当量接管长度235米,最大实际接管长度190米。

最大室内外机高度差:

室外机在上方时70米,室外机在下方时40米

最大室内机高度差:40米

第一分歧管到最远室内机配管长度:90米

室外机组合分歧管套件

室外机组合分歧管套件

分歧管套件

多联机中央空调

约克YES机中央空调(A系列、B系列)

使用范围

YDOH35-65

最大配管长度可达70米

室内机与室外机的水平落差可达30米(室外机在上)

室内机之间水平落差可达15米

YDOH80-480

最大配管长度可达125米

室内机与室外机的水平落差可达50米(室外机在上)

室内机之间水平落差可达15米
