风机盘管接线方法、故障和安装的全部攻略,都在这里了

作者: 编辑: 来源: 发布日期: 2019.06.14
信息摘要:
一、风机盘管分类与特点介绍风机盘管是水系统中央空调末端设备,用于舒适性空调使用。主要由换热器,风机等组成,其工作原理是由两个循环系统构成:风…

一、风机盘管分类与特点介绍

风机盘管是水系统中央空调末端设备,用于舒适性空调使用。主要由换热器,风机等组成,其工作原理是由两个循环系统构成:风循环和水循环。

水循环:是中央机房过来的冷水(热水)经过水管在换热器内循环。

风循环:是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。

按结构形式分:立式、卧式、壁挂式、卡式等;

按安装方式分:明装和暗装;

按进水方式分:左式和右式。

壁挂式风机盘管机组全部为明装机组,其结构紧凑、外观好,直接挂于墙的上方。

立式

卡式(天花板嵌入式)机组,比较美观的进、出口外露于顶棚下,风机、电动机和盘管都置于顶棚之上,属于半明装机组;明装机组都有美观的外壳,自带出风口和进风口,在房间内明露安装;暗装机组的外壳一般用镀锌钢板制作。

国家标准规定,风机盘管机组根据机外静压分为两类:低静压型和高静压型。

低静压型机组在额定风量时出口静压为0或12pa,对带风口和过滤器的机组,出口静压为0;对不带风口和过滤器的机组,出口静压为12pa;高静压机组在额定风量时的出口静压不小于30pa。

风机盘管

风机盘管原理及安装

1、风机盘管主要依靠风机的强制作用,使空气通过加热器表面时被制冷或加热,因而强化了散热器与空气间的对流换热器,能够迅速制冷或者加热房间的空气。

2、风机盘管控制多采用就地控制的方案,分简单控制和温度控制两种。简单控制:使用三速开关直接手动控制风机的三速转换与启停。

温度控制:温控器根据设定温度与实际检测温度的比较、运算,自动控制 STV 系列电动两 / 三通阀的开闭;风机的三速转换。或直接控制风机的三速转换与启停,从而通过控制系统风量达到恒温的目的。

二、常见问题及解决方法

1、空调风口没风故障处理:

1.1、检查三速开关是否损坏;用电笔测量温控开关输入端及输出断是否有电,如果判断是温控开关损坏进行更换或者维修。

1.2、检查电机运转速度是否正常。

  • 停机后感觉下风机表面温度是否正常;

  • 停机后手动转动风机是否灵活,如有阻力更换轴承,转动正常更换启动电容。

  • 测量电机线圈是否正常,如不正常更换电机。

2、空调有噪音故障表现及处理方法:

  • 轴承损坏产生的噪音:进行更换轴承。

  • 与吊顶产生的噪音:调整盘管风机吊杆螺母高度,或处理风口与吊顶龙骨的摩擦。

  • 管道有空气产生的噪音:在盘管风机排气阀、楼层排气阀、末端排气阀将管道中的空气排尽。

  • 3、空调有异味的处理方法

  • 检查、清洗进风口过滤网。

  • 检查盘管翅片是否有灰尘,如果有灰尘进行清洗。

  • 检查风管内是否有异物、灰尘、积水等,进行清洁干净去除异味。

  • 4、吹出的风不够冷(热)

  • 温度档位设置不当;

  • 盘管内有空气;

  • 供水温度异常;

  • 供水不足;

  • 盘管肋片氧化。

5、漏水

  • 滴水盘溢水。常见原因有:排水口(管)堵塞,排不出水或排水不畅。

  • 滴水盘倾斜

  • 放气阀未关

  • 各管接头连接不严密

  • 风口漏水。风口漏水可用ABS材料风口

6、有异物吹出

  • 由于腐蚀造成风机叶片表面有锈蚀物;

  • 空气过滤器破损,劣化;

  • 保温材料破损,劣化;

  • 机组内灰尘太多。

3、风机盘管接线方式

电动二通阀的接线图器

此类二通阀为常闭,断电自动关闭水路,通电水路打开,空调开始制冷;因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。缺点: 空调水路打开需持续保持通电状态,因此造成驱动头使用寿命缩短; 优点:价格便宜

电动球阀接线图

此类电动球阀水路开、关只需要通电一次,动作执行完毕自动断电,与上述二通阀不同,开、关都无需长时间通电。优点:此类球阀无需长时间通电,驱动头使用寿命较长;缺点:价格相对较贵。

未安装二通阀的温控器接线图

风机盘管

一、风机盘管安装

风机盘管安装的一般流程:

测量放线→风机盘管吊杆安装→供回水及冷凝水管吊架制作、防腐并安装→风机盘管安装→供回水管安装→冷凝水管安装→风管制作安装并保温→供回水及冷凝水管保温→风机盘管配电

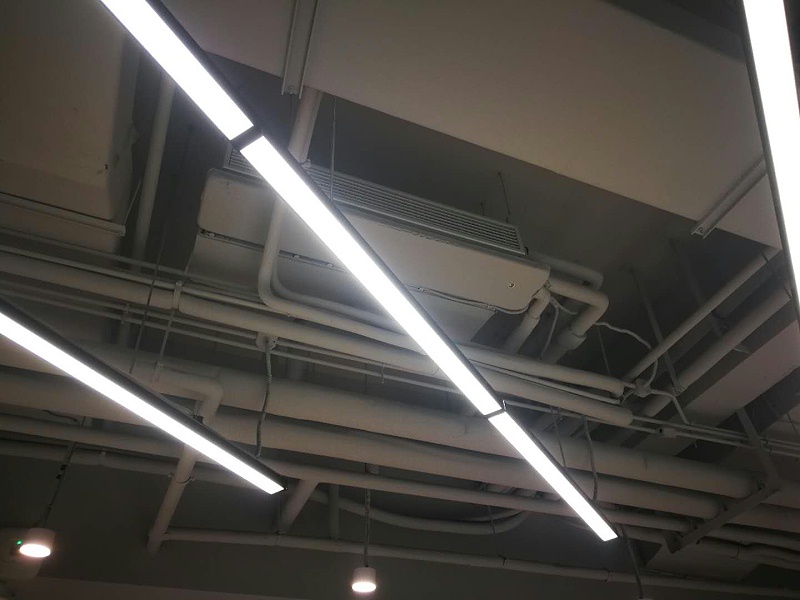

风机盘管安装现场实例

施工工艺要点

1. 风机盘管、供回水及冷凝水管,应独立设置支、吊架,支吊架的形式、吊装标高、托盘倾斜度及冷凝水管坡度应符合设计和使用要求。冷凝水排水管坡度当设计无规定时其坡度宜大于或等于8‰。

2. 风机盘管与管道的连接宜采用弹性接管或软接管(金属或非金属软管),其耐压值应大于等于1.5倍的工作压力,软管的连接应牢固不应有强扭和瘪管。

3. 送风箱、回风箱、空调供水管及冷凝水管应进行绝热保温。与吊架之间应设置绝热保温木托。

4. 风机盘管与送风管(箱)、回风箱的连接应严密、可靠。为便于调试和检修,应与精装修单位沟通确认检修口位置。

施工质量要求

1. 风机盘管安装前应检查风机壳体及表面交换器有无损伤、锈蚀等缺陷并进行单机试运转及水压检漏抽测,并做记录。

2. 风机盘管应逐台进行水压试验,试验强度应为工作压力的1.5 倍,定压后观察2~3min,不渗不漏为合格。

3. 吊架风机盘管安装须平整牢固,位置正确。吊杆不应自由摆动,吊杆与托盘相连应用双螺母紧固。
