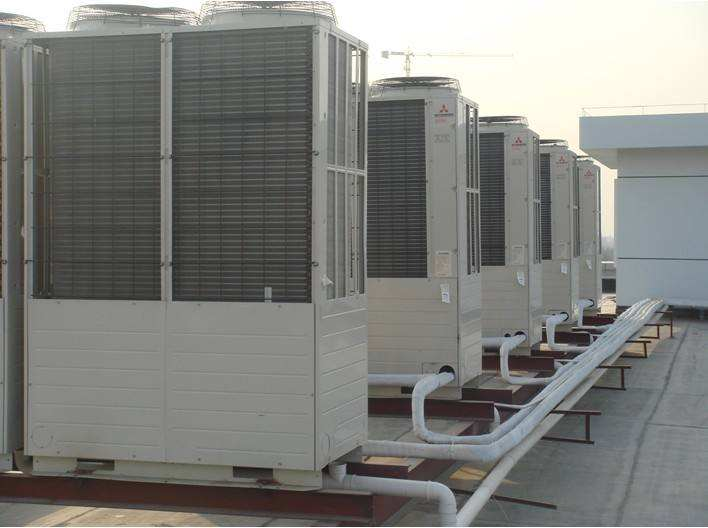

目前暖通中央空调工程设计图纸基本上采用CAD绘制，安装专业设计虽然在绘制安装图前就对管道和设备的标高进行了初步规划，但在安装图出图前往往没有进行详细的校对，经常造成各专业安装图中管线标高、定位交叉严重，给工程质量管理、协调造成很大困难。对于综合性的建筑物，吊顶空间内有空调末端设备、送回风管、排风管、冷冻水管、冷凝水管、喷淋管、消防管、电气桥架等专业管线。 在图纸标注不足的情况下按图进行安装，往往是先安装的管道安装很方便，后安装的管道安装很困难，只能装在不该安装的位置或标高上，影响工程质量甚至不能使用，造成返工。

1、管线工程综合设计原则

根据管道性能和用途的不同，建筑物中的管道大致可分为以下几类：

①、给水管道：包括生活给水、消防给水、生产用水等；

②、排水管道：包括生活污水、生活废水、消防排水、雨水、其他排水等；

③、中水管道：包括中水收集及中水供应；

④、热力管道：包括采暖、热水供应及空调空气处理设备中所需的蒸汽或热水；

⑤、燃气管道：有气体燃料、液体燃料之分；

⑥、空气管道：包括通风工程、空调安装中的各类风管，以及某些生产设备所需的压缩空气管；

⑦、供配电线路或电缆：包括动力配电、照明配电、弱电安装配电等，其中弱电部分包括共用电视天线、通信、广播及火灾报警安装等。

2、应认真对待风管的设计

吊顶高度很大程度上取决于风管截面高度方向的尺寸。风管走线不宜太长，否则安装难度大，其他管线也难布置。如某商场最大的风管截面积为2400mm x 500mm，风管截面积大，机房必然大，机房大则噪声也大，回风组织困难。假如风管走线短，选择风机功率就可以小些，这时可选用卧式机组挂装，机房设置就比较灵活。

因此，合理布置各专业管线，提高建筑物有效使用空间，需要有关专业设计人员密切配合及相互协调。

二、暖通空调安装设备噪声超标与处理

空调末端设备运转噪声超标，是暖通空调工程中经常碰到的设备噪声问题。由于风机盘管技术比较成熟，国内许多厂家的风机盘管产品噪声指标都能打标。而大风量空调机组的情况却不尽如人意，往往噪声实测值比厂家提供的产品样本参数高出不少。因此，设计中要标出对设备噪声参数的要求，对设计时采用大风量空调机组应考虑隔声措施。当空调设备进场时应及时开箱检查，大风量空调机组未安装前最好进行通电试运行，发现噪声超标应及时更换、退货或修改完善消声措施，避免工程进入调试阶段才发现空调机组噪声超标而造成返工情况。

①、设备安装

新风机、空调机安装采用弹簧阻尼减振器，风机与风管连接采用软连接，新风机组与水管采用软接头连接，风机盘管采用弹簧吊钩，风机盘管与水管采用软管连接。对空调机房进行吸音处理，比如在空调机房内采用隔声材料做成围护结构，以防止设备噪声外传，或在机房内贴吸声材料：采用凹凸型吸声板作为机房墙面或吊顶板，以增强吸声效果；机房应尽量减少设置门窗，且设置门窗应采用吸声门窗或吸声百叶窗，尽量减少设备噪声外传。

②、水管安装

水管安装要严格执行国家规范，冷冻水主干管及冷却水管吊架要采用弹簧减振吊架，而且吊架不能固定在楼板上，应尽量固定在梁上，或在梁与梁之间架设槽钢横梁固定。水管穿过楼板或过墙必须采用套管，且套管与水管之间要用阻燃材料填封。

③、风安装安装

风管制作安装要严格按照国家规范进行安装，在风机进出口安装阻抗消声器，新风进口处采用消声百叶，风管适当部位设置消声器，风管弯头部位设置消声弯头，空调和新风消声器的外部采用优质保温材料保温，与静压箱一样其内贴优吸引材料。由于送回风管均采用低风速、大风量以降低噪声，风管截面积比较大，如果风管安装强度及其整体刚度不够，就会产生摩擦及振动噪声。建议风管吊装尽可能采用橡胶减震垫，确保风管不产生振动噪声。

三、空调水安装水循环问题

水安装中央空调安装中最关键的环节，安装出现问题会直接影响安装正常运行。中央空调冷冻水安装最常见的问题是冷冻水安装管道循环不畅。造成管道循环不良的原因之一：是管道因各专业管线交叉，安装中没有协调处理好，造成管网出现许多气囊，影响管网循环。二是：空调水安装管道清洗不干净，直接造成空调水安装堵塞。

四、结露滴水问题

造成空调安装在调试和运行中结露滴水的原因喝多，归纳起来主要有：管道安装和保温问题，管道与管件、管道与设备之间连接不严密。造成漏水主要原因有管道安装没有严格遵守操作规程安装。管道、管件材料质量低劣，进场时没有进行认真检查。安装没有严格按规范进行水压试验。

因冷凝水管路太长，在安装时与吊顶碰撞或坡度难保证甚至冷凝水管倒坡造成滴水现象；空调机组冷凝水管因没有设水封（负压处）而机组空调冷凝水无法排除。
