一篇文章教外行如何选择风机盘管?

作者: 编辑: 来源: 发布日期: 2019.04.28
信息摘要:
我们的报价员让他提供风机盘管的具体规格和型号。因为通常的询盘,都是客户拿着设计院的图纸或者甲方的设备采购清单来询盘的,产品的规格型号和技术参…

我们的报价员让他提供风机盘管的具体规格和型号。因为通常的询盘,都是客户拿着设计院的图纸或者甲方的设备采购清单来询盘的,产品的规格型号和技术参数,在图纸上早就有了详细的描述。施工企业或者甲方采购员只要按照这些参数来询价、采购就好了。可这位客户并不是这样,他自己的一个600平米的车间,准备选择风机盘管作为冬季供暖的设备,他并非把盘管当作中央空调末端设备来使用,而是选择锅炉来提供热水源,只是用风机盘管来供暖。对风机盘管一点都没有接触过,别说具体技术参数,连选择什么安装方式,想买几台,选多大的盘管,按什么为依据来选型,统统没有概念。因此,当我们的报价员向他要风机盘管的具体规格参数时,他反问,难道买风机盘管还非要专业人士来买吗,不知道这些规格技术参数之类的,还不能用风机盘管了。面对客户的疑问,我想我们的思路的确是要改变一下了。

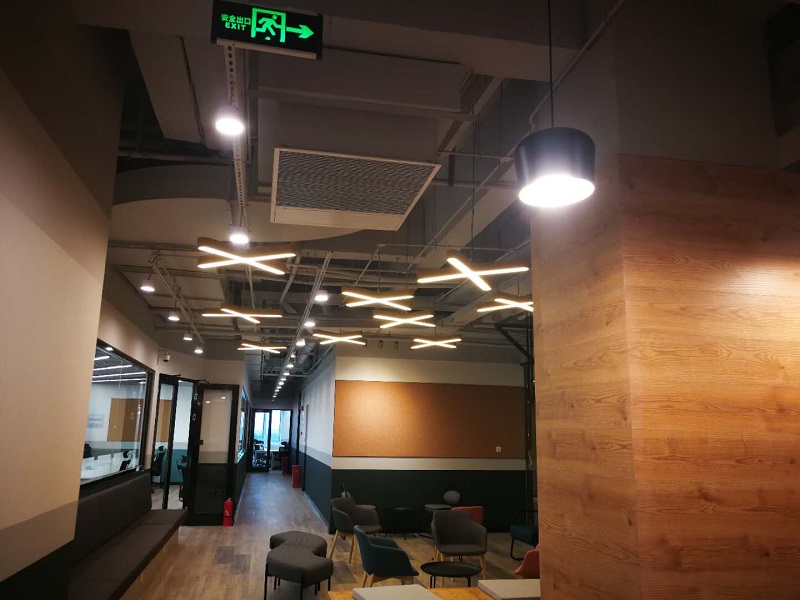

中央空调风机盘管

风机盘管早已经不再是最初的“楼堂馆所”专属的中央空调设备,越来越多的小车间、小门店、小超市已经开始接受和使用中央空调和风机盘管,还有越来越多的别墅、小院的业主们用风机盘管来代替传统的暖气片和地暖,因此,作为设备供应商,我们也不能再用老思路来接待客户的询盘了。不可能要求每一个客户都是暖通专业人员,也不能把选型设计这些全部都推给设计部门来做。

可是过于专业的语言,又不容易被新手客户所接受,因此,我就想,用最简单的通俗的话来给大家一个说明,能在大家选购风机盘管时有个借鉴。

先从解读风机盘管的型号开始:

FP-68WAHG30Z- -这一长串的字母加数字,好像外行看了一定有些犯晕吧。可是这些字母并非英文,而是汉字词语的汉语拼音缩写。先说“FP”,就是“风盘”两个字的首写字母,“风盘”自然就是风机盘管喽。因为风机盘管里面的两个部件就是“风机”和“盘管”。风机好理解,每个风机盘管上都有1-4个离心式的蜗牛形状的风机组成,我们使用时感受到的风便是这些风机吹出来的。“盘管”呢,是指里面走水的换热器,我们把它叫做表冷器,它是由紫铜管串着双翻边的麻点铝翅片,一圈一圈的盘结而成,因此叫做盘管。风机盘管工作时,冷水或者热水在“盘管”里面流动,风机在“盘管”后面向前吹风,就把冷风或者热风吹出来了。

接下来“68”是指的风机盘管的额定风量,在高速时(风机盘管是有高、中、低三档风速的)是680m3/h。也就是每个小时,会产生680立方米的风量。

“WA”是“卧式”和“暗装”两个词的首写字母,表示风机盘管的安装方式是卧式暗装的,那啥叫卧式暗装呢,卧式的意思,表明风机盘管的方向是水平的,出风口方向向前,风机盘管顶部有四个吊装孔,用吊杆固定到房顶上。暗装呢是指,整个风机盘管是安装在天花板内的,天花板上只能看到嵌入式安装的送风口和回风口,并看不到风机盘管。宾馆房间、酒店、写字楼内选择这样的安装方式最多。

“H”是指风机盘管是带后回风箱的,什么是回风箱呢,就是用一个镀锌板的箱体把风机盘管的风机罩住,在后部或者下部留出一个进风的口,这样可以有效减少灰尘由回风口进入。在回风箱的开口处,可以直接用软连接连接回风口,而不用再另外制作弯头和铁皮的短风管了。

“G30”是指风机盘管的风压是高静压的,静压值是30Pa,因为标准的盘管静压值是12Pa的,而高静压就要选择30Pa或者50Pa的了。如果,在你的安装现场,风机盘管要通过直管送风到较远的距离的话,就要选择高静压的机型,来延长送风距离。营业大厅这种情况比较多,因为风机盘管安装在靠墙位置,而送风口设计在房间中央,就需要加一段直风管来来延长送风距离了。

最后一个字母“Z”表示风机盘管的进出水方向,因为咱们的风机盘管是要接进出水管的,还要接冷凝水管,根据现场的水管布置情况,来选择风机盘管的进出水方向,安装的时候就方便了。通常的风机盘管左右式,是按照面对风机盘管的出风口来判断的,就是咱们面对风机盘管的出风口时,在左手边接水管的就是左式了,反之就是右式。

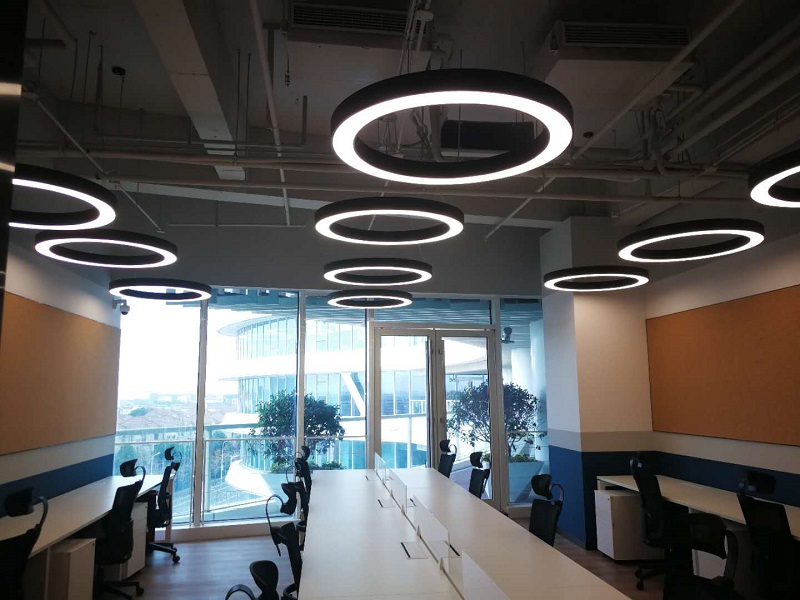

中央空调风机盘管

读懂了这一长串的字母和数字,大家就可以看明白风机盘管的规格型号了。

规格呢,是从34-238,一共9个规格。有34、51、68、85、102、136、170、204、238,表示的风量是从340m3/h直到2380m3/h。每种形式的风机盘管都分为这9种规格。

型号呢,是按照不同的安装方式,WA表示卧式暗装,WM表示卧式明装,LM表示立式明装,LA表示立式暗装,KM表示卡式明装。这五种是风机盘管的最通用的几种安装方式,也是最基本的型号。现在,为了满足家庭、门店、超市、办公室等场所的需要,还借鉴了水空调的型号,有了BG和LZA两种新的型号,BG表示壁挂式安装,LZ表示立柱式安装,这两种类似于家庭中小型挂机和柜机室内机的外形和安装方式。

还有些细分的型号,比如卧式暗装当中,根据不同的静压,还有FP-WAG30和FP-WAG50两种型号;在立式明装当中,还根据不同的出风方向,有FP-LMX这种型号,表示出风方向是斜出风;同样的,立式暗装当中,也按不同的出风方向,有FP-LAX斜出风FP-LAC侧出风;卡式明装中,根据排水的方式和控制方式,分为FP-KM-B智能型和FP-KM-H节能型。这些都是行业通用的型号,还有些厂家根据自己特点的细分型号,就不一一说明了。

知道了怎么读懂风机盘管的规格型号,就可以看懂厂家的技术参数表了。我们可以结合自己需要的制冷或者供暖面积和安装方式,来选择合适的风机盘管。

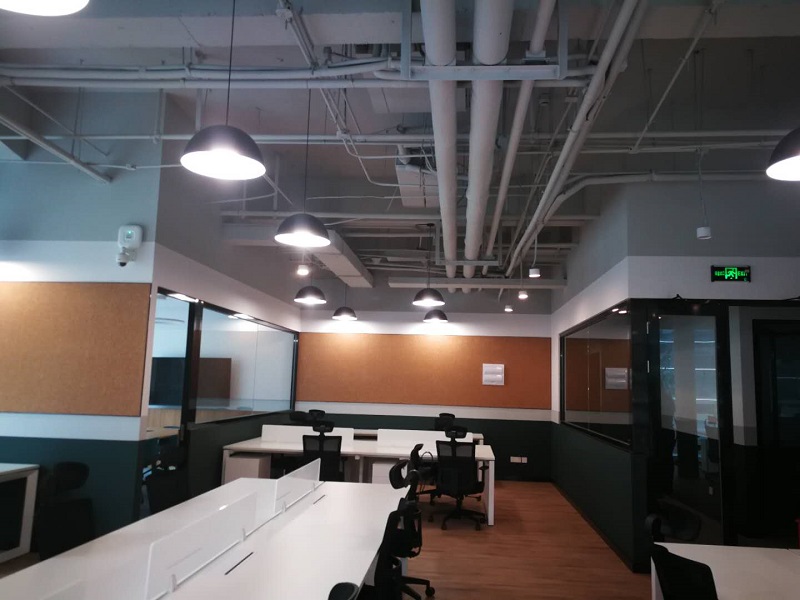

风机盘管

首先,依据你想要的安装方式来选择风机盘管型式。

卧式暗装风机盘管,用FP-WA表示,是办公楼、宾馆、酒店等场所用的最多的一种盘管,当然,我们的家庭中也可以安装。因为卧式暗装风机盘管是吊装在天花板里面的,外面只露着送风口和回风口。所以在选择这种风机盘管前有两个条件,一是建筑层高,风机盘管的厚度在230mm左右,还要加上吊杆、减振器的长度,因此要有足够的层高才可以。二是你确认要吊天花板,不然把这些设备、配件露在外面可影响美观。

卧式明装风机盘管,用FP-WM表示,与卧式暗装风机盘管相比,这种风机盘管要简便的多,外壳是钢板喷塑的,自带格栅式送风口百叶,可以贴着天花板吊顶。很多的改造项目或者家庭、小商店、小宾馆等选择这种盘管。价格比暗装盘管稍贵,但省去的风口、装修等费用就超值了。

立式暗装风机盘管,用FP-LA表示,是放在墙边的地上,窗台下,也就是通常安暖气片的地方,办公室或者家庭的话,可以结合装修,把它装在里面,只留着风口。车间、仓库等场所,不想再装修了,直接放地上用也行,但需要配个送风口百叶。

立式明装风机盘管,用FP-LM表示,也是直接放在地上,靠墙的话可以选择斜出风的,不靠墙也可以选择上出风的,上面有三速开关,你也可以自己改装成温控器,安装最简便。高度在650mm左右,厚度230mm左右,也不占多大地方。

卡式明装风机盘管,用FP-KM表示,这种是四面出风的,也是装在天花板内,也叫天花机或者嵌入式风机盘管,银行的大厅经常用这种。出风均匀、外形美观、操控方便。但卡式风机盘管是有氟机和水机之分的,氟机多用于多联机一拖多系统,水机则和其他风机盘管一样,可以做空调末端,也可以做取暖的设备。价格在所有风机盘管里是最高的。但性价比超值。

壁挂式风机盘管,用FP-BG表示,也叫做壁挂式水温空调、水空调。这种风机盘管可能是最早脱离中央空调系统的盘管了。通常是有院子能打井的家庭、商店、别墅,可以直接用地下水来制冷,冬天用锅炉热水来取暖。因为和家用空调内机相似,因此也可以按1匹、1.5匹、2匹等冷量单位选择。外壳美观、轻便。

立柜式风机盘管,用FP-LZ表示,和家用柜机相似的外观,和壁挂式风机盘管的用法类似。

这些就是风机盘管的型式了,大家根据自己的情况,和想要的安装方式来选择。
