关于中央空调系统知识,看完就明白了!

作者: 编辑: 来源: 发布日期: 2019.09.17
信息摘要:
一、中央空调基本概念一般认为制冷量大于14000W,带风道的空调器称为中央空调或商用中央空调,其余称为家用中央空调。中央空调是集中处理空调负…

一、中央空调基本概念

一般认为制冷量大于14000W,带风道的空调器称为中央空调或商用中央空调,其余称为家用中央空调。中央空调是集中处理空调负荷的系统形式,空调机组产生的冷(热)量是通过一定的介质输送到空调房间的。

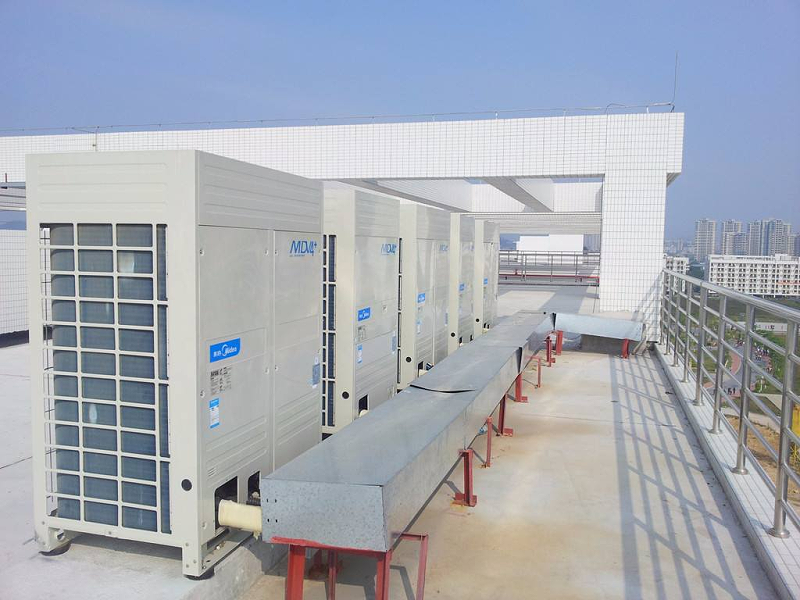

中央空调

户式中央空调:

其核心是一种“小型的中央空调”,是由一台主机通过风道送风或冷热源带动空调末端的方式来控制各房间以达到调节室内空气品质之目的的空调。它在制冷原理上、构造上类似于普通空调,但又结合了中央空调的众多功能。其制冷量范围大致在7~120KW之间,相应的可供单元住房面积80~1500M2。

模块式中央空调:多个中央空调模块的组合可供更大空调面积使用,如xx中央空调LSQWRF65M型冷水机组就是根据这种设计思路推出的,这种机型最多可以并联16台组成一个中央空调子系统。多个中央空调子系统组合就可以满足大型公共建筑的空调需求。模块组合这种方式非常灵活,且各子系统的使用互不影响。
中央空调按输送介质:空调机组产生的冷(热)量是通过一定的介质输送到空调房间的。输送介质主要有三种:空气、水、及制冷剂。据此可将户式中央空调分为:风管系统、冷热水系统、制冷剂系统。

小型中央空调产品的构成 :小型中央空调系统是大型中央空调的小型化,几乎包含大型中央系统所有部件。

对于风冷式冷水机组小型中央空调系统,包括用于循环水冷却的冷水机组,用于与空气二次换热的空气末端设备,水系统,风管系统,控制系统等,另外还包括其它一些辅材,主要有保温材料、水膨胀系统等;

风管式中央空调系统包括一个制冷系统和一个风系统,还包括控制系统,风管和风口等。

二、中央空调基本知识与制冷部件

空调在作制冷运行时,低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体,高温高压的制冷剂气体在室外换热器中放热变成中温高压的液。中温高压的液体再经过节流部件节流降压后变为低温低压的液体,低温低压的液体制冷剂在室内换热器中吸热蒸发后变为低温低压的气体,低温低压的制冷剂气体再被压缩机吸入,如此循环。

空调制冷系统常用部件:

制冷部件--压缩机:消耗一定的外界功,将蒸发器内的蒸汽吸入,并压缩到冷凝压力后,排入冷凝器中;

制冷部件--蒸发器:制冷剂吸收被冷却介质的热量后,由液态转变为气态;

制冷部件—冷凝器:制冷剂向外界散热,由气态转变为液态;

制冷部件--节流机构:冷凝后的高压液体经节流机构后,变为低压液体;

辅助设备--四通换向阀:制冷和制热切换;

辅助设备--储液器:平衡和稳定系统内的制冷剂循环量,一般设置在冷凝器和节流元件之间。

辅助设备--油分离器:气态冷媒油分离,分离后其中一部分液态润滑油通过回油毛细管进入各个压缩机的回气管,其它润滑油通过油平衡管至相并联的室外机中。

辅助设备--电磁阀:制冷系统当中起的作用主要是控制流体的通断

辅助设备--压力开关:压力开关是安装于空调室外机管路上,进行压力控制的装置。主要功能为:高压保护、低压保护、外机风扇控制等。

辅助部件--截止阀:截止阀又叫做操作阀,截止阀安装在室外机组配管中的液管和气管侧,由定位调整口和两条相互垂直的管路组成。

三、风管机的工作原理

风管机通过风阀进行温度的控制,相对变频控制来说风管机的耗电量是很大的,风管机是一拖一的形式,简单来说就是你安装多少台室内机就必须安装多少台室外机。风管机对建筑物有一定的要求。

风管机就好比是脱了壳的挂机空调,安装在吊顶上,外形跟中央空调内机一样一样的,价格一般是处在挂机和中央空调之间。因为可以做到吊顶之上,可以提升整个空间的美感,而且价格又比家用中央空调要划算。

风管机的适用范围:商场、酒店大厅、大型会议室、餐厅、食堂 、机场、娱乐场所

四、冷热水系统工作原理

它属于二次换热设备,在冷水机组内的工作原理与家用空调类似,只是在制冷剂蒸发侧不同。家用空调是直接将冷量交换给了需要处理的空气,而冷水机组是将冷量交换给循环水。循环水泵将被冷却了的水送到需要进行空气调节的房间内的风机盘管,通过风机盘管将冷量传送给空气。

冷冻水系统主要由循环水泵、补水阀、水箱、排气阀、平衡阀、循环水管、风机盘管等部件组成,水系统布置灵活,独立调节性好,能满足复杂房型分散使用、各个房间独立运行的需要。但是水系统易漏易蚀,家庭装潢多为石膏类固定天花板,若滴水就会带来很大麻烦。

冷热水机的适用范围:别墅、医院、宾馆、酒店、写字楼、机场、娱乐场所

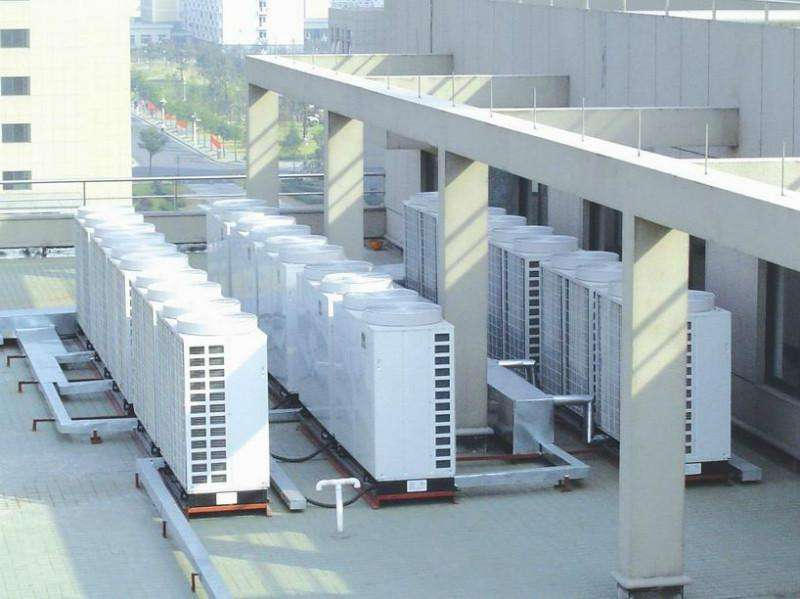

vrv中央空调系统

五、VRV中央空调系统的工作原理

VRV中央空调系统就是常说的多联机,它输送能量的介质是氟里昂,可以用细小的铜管代替粗大的风管,噪音也大大降低。多联机就是用一个超大功率的室外主机带动多个室内机,由于采取的是并联方式,所以可方便地进行分区控制。

VRV冷媒分流技术和电气控制技术有较高的水准,并且零部件的专用性强,因此的价格昂贵。VRV制冷剂系统的适用范围:大面积多居室的单元房、复式住宅、庭院别墅、高档商住楼、单元式办公写字楼等。

六、基本术语

名义制冷量:是指空调器铭牌上标称的制冷量;其工况按国家标准GB/T 7725--2004规定。
名义制热量:是指空调器铭牌上标称的制热量,其工况按国家标准GB/T 7725一2004规定 消耗功率:是指空调器铭牌上标称的制冷/制热消耗功率,或者说,是与名义制冷量相对应的消耗功率,单位为W。 能效比EER:是指在额定工况和规定的条件下,空调器进行制冷运行时制冷量与有效输入功率之比,其值用W/W表示。 性能系数COP:是指在额定工况和规定条件下,空调器进行热泵制热运行时制热量与有效输人功率之比,其值也用W/W表示。 循环风量:是指在其新风门完全关闭的情况下,单位时间内向密闭空间、房间或区域送入的风量单位为立方米/秒或立方米/小时。  噪声:是指其运行时产生的各种杂音。这些杂音主要由循环风、风机、蒸发器、冷凝器及压缩机产生。 额定电流:是空调器在国家标准GB/T 7725-2004规定的工况下连续运行时测得的电流,实际运行中允许不大于产品铭牌上标称的名义电流的110%。

电源:国家标准GB/T 7725-2004规定,房间空调器使用的电源,除特殊要求外应为单相交流(AC)220 V,或三相交流380 V,电压值允差为士10%,额定功率50Hz。

扬程:是指水泵能够扬水的高度。
压力:压力指的是压强,即单位面积的压力大小。
流量:是单位时间内输送出去的液体的量(体积或重量)。
冷负荷:是指连续保持空调房间恒温、恒湿,在某一时刻向房间供应的冷量。
热负荷:是指为补偿房间失热需向房间提供的热量。
