越邦机电分享-中央空调多联机安装基础要点

作者: 编辑: 来源: 发布日期: 2019.05.29
信息摘要:
一、对R410a冷媒机型的几点说明R410a系统对洁净度、干燥度要求更高:由于R410a系统采用的润滑油与R22有所不同,该润滑油一旦和铜管…

一、对R410a 冷媒机型的几点说明

R410a系统对洁净度、干燥度要求更高:由于R410a系统采用的润滑油与R22有所不同,该润滑油一旦和铜管表面的油脂混合,会降低润滑性能,且该润滑油更容易吸收水分,也会导致润滑性能下降。因此,在R410a系统中,施工用的铜管要求做到无水、无油、无污物。

R410a运行压力更高:R410a系统运行压力为R22系统的1.6倍左右,因此在铜管安装后试压压力应为40kg,而不是普通R22系统的25kg左右。

R410a运行压力更高,是否影响安全和更容易导致冷媒泄漏:R410a产品都是经过精心设计和严格的实验的,机组本身已经考虑压力因素,机组各部件的耐压能力都在满足安全应用的条件。在安装中,只要严格按照安装要求,使用符合要求的铜管等材料,进行充分的保压测试,R410A的运用是安全的、可靠的。

二、中央空调施工图纸的审核

一般可以从如下几个方面进行相应的审核工作:

1、多联系统空调室内机与室外机容量配比是否在规范范围之内?

2、连接管的长度、尺寸、以及室内外机组落差是否在允许范围之内?

3、分歧管的选型是否正确?

4、管路的走向与现场实际情况是否符合;

5、内机的送风方式是否妥当,与装饰是否配合。

6、外机的位置是否适合(通风良好,噪音不影响居民)

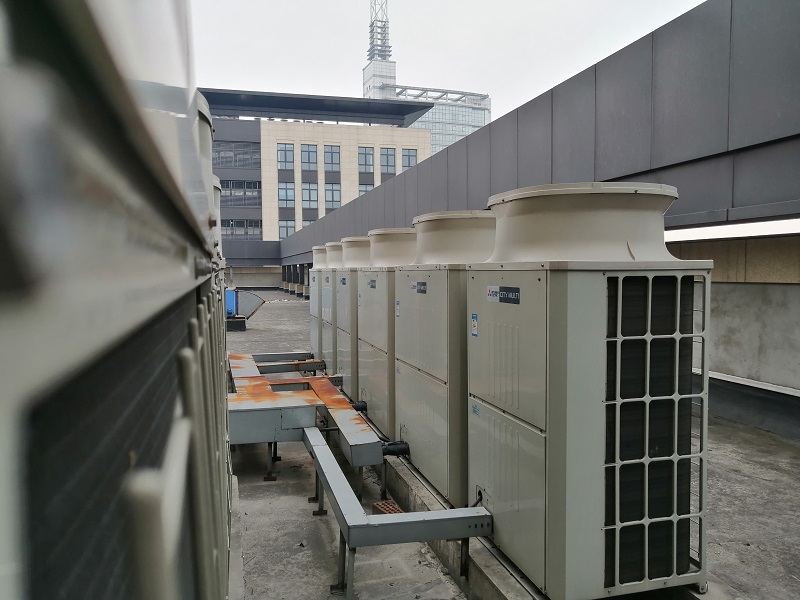

中央空调

三、室内机组的安装

室内机是整个机组的末端输出,是直接向房内输送冷风或热风的,室内机安装方式、安装位置等因素将直接在一定程度上影响到机组的实际运行效果和用户对整个空调机组的印象,有些安装问题可能还会影响同系统别的室内机运行。安装室内机时的注意要点:

*选择易于布置制冷剂管路和冷凝水管路的位置

*预留充分的检修空间及电器盒拆装空间;

*安装中机组送回风口位置(考虑气流组织)

*保证机组水平安装

*尽量减少铜管焊点和弯头。

四、电子膨胀阀的安装

对于电子膨胀阀外置的,电子膨胀阀安装时应注意如下几点:

1、电子膨胀阀应安装在便于检修的位置;

2、电子膨胀阀与内机之间管长的距离应尽量大于1米;

3、电子膨胀阀两端头的保温应包好不露出铜管;

4、应注意电子膨胀阀上的标示,应按照标示所示的接管;

5、电子膨胀阀的控制线应与电源线保持15公分以上的距离

五、冷凝水管安装

总冷凝水管为水平时,冷凝水支管的连接方式。

六、冷媒铜管的选择标准

冷媒铜管的选择,见下表:

冷媒铜管标准




R22
R410A
管径 管材 壁厚 管材 壁厚
Φ6.4 O材 0.8 O材 0.8
Φ9.5 O材 0.8 O材 0.8
Φ12.7 O材 0.8 O材 0.8
Φ15.9 O材 1.0 O材 1.0
Φ19.1 O材 1.0 1/2H 1.0
Φ22.2 1/2H 1.0 1/2H 1.0
Φ25.4 1/2H 1.0 1/2H 1.0
Φ28.6 1/2H 1.0 1/2H 1.0
Φ31.8 1/2H
1/2H 1.1
Φ34.9 1/2H 1.3 1/2H 1.3
Φ38.1 1/2H
1/2H 1.4
Φ41.3 1/2H 1.5 1/2H 1.5
Φ44.5 1/2H
1/2H
Φ50.8 1/2H
1/2H
Φ54.1 1/2H 1.5 1/2H

注:

1、O材为盘管,1/2H为直管;

2、用于R410A的铜管必须经去油处理。

3、铜管承受压力:R22:≥30kgf/cm2;R410A:≥45kgf/cm2。

七、铜管焊接时必须采用氮气充气保护

原因:如果焊接时未进行氮气置换,会使配管表面生成氧化膜,进入冷媒系统内会给阀和压缩机等带来不良影响,直接造成重大故障。

方法:氮气压力为0.2~0.5kgf/cm2左右。

注:图上铜管左侧可用盖子封住,留细小空隙,以节省氮气。

八、铜管的吹洗

目的及必要性:

1、当“充氮焊接不充分”时,可除去铜管中的氧化皮等;

2、当管子封盖不密实时,可除去管内杂物。

3、可检查室内室外机的管道连接;

注意事项:

1、所用气体必须是氮气,严禁采用氧气;

2、必须采用压力调节阀(减压阀);

3、氮气压力调至5kg/cm2;

4、每次只能吹洗一条管道。

九、分歧管安装

保压检漏

1)要点:保证24小时内气压保持在28kgf/cm2

2)目的:验证配管系统没有泄漏;

3)试验步骤:用氮气对系统液管和气管同时加压。

步骤 压力 持续时间 作用
3kgf/cm2 3分钟以上 可以发现大的泄漏
15kgf/cm2 3分钟以上 可以发现较大的泄漏
28kgf/cm2 24小时以上 可以发现小的泄漏

注意:因为气体压力随环境温度而变化,每1℃约有0.1kgf/cm2的压力变化。加压时的温度和观察时的温度也要做记录,以便修正。

十、抽真空

1、真空泵的选取

①选择预期要求达到真空度的泵(既要达到表压-0.01Mpa)

②要求排气量较大(大于40L/min)

型号 最大真空度排气量 用途
排空气用 排空气用

油润滑转轴泵 100L/min 合适 合适
无油转轴泵 40L/min 合适 合适

2、注意事项

①高低压同时抽真空 ;

②抽真空完成后,至少要放置1小时,再检查真空度是否有变化,如有变化必须检查漏点,并进行补漏工作。

十一、追加冷媒

补充制冷剂质量的计算方法(以液管为基准)

追加冷媒量=∑液管长度×每米液管冷媒追加量

液管的每米追加量(kg/m)




Φ28.6 Φ25.4 Φ22.2 Φ19.05 Φ15.9 Φ12.7
0.68 0.53 0.4 0.28 0.2 0.12
Φ9.52 Φ6.35



0.06 0.03



1.计算结果必须做好记录;

2.当系统保压干燥后,将液态制冷剂从液管侧的关闭阀注入;

3.当制冷剂不能完全注入时,可在试运行中利用压缩机的运

行从气管将气态冷媒注入。

4.制冷剂的注入量必须用电子秤等去秤量。

其它程序施工—通讯线施工

十二、室内机的拨码

外机的容量码在出厂时已经拨好且打上热熔胶,实际安装时无需改动。(以格力为例)

● 同一组室内机必须具有唯一的地址才能够正常工作,因此安装内机时一定要设定好室内机的地址。

● 同一组内室内机的地址不允许重复

● 同一组内最多只能有16个不同的地址

● 同一台室内机与其对应的线控器地址必须相同。

● 室内机及线控器地址设定使用地址拨码开关,置于室内机及线控器主板上,并有英文“address”字样标记。

● 现场安装时须将拨码开关正确拨到位,禁止拨在中间位置。将开关拨到“ON”的方向表示“ON”,相反方向表示“OFF”;

(注:黑色部分为拨杆)图示4、3、2、1的拨码为:“OFF,OFF,ON,OFF”。

室外机有转接板的,同一转接板连接所有室内机的地址码不能重复,但可以与另外转接板连接室内机的地址码重复;室外机没有转接板的,其连接的所有室内机的地址码也不能重复。线控器地址码与所连接室内机的地址码保持一致。
