  • 美的烈焰系列商用变频采暖模块机
美的烈焰系列商用变频采暖模块机

【规格参数】型号:DN-VE380/NSN1-H等  电源:380V 3N~50Hz 制冷剂:R410a;

【适用场所】:适用于星级酒店、医院、宾馆、办公楼、工厂车间、会所、宿舍、小区等场景;

服务热线

400-6969-298

产品特点

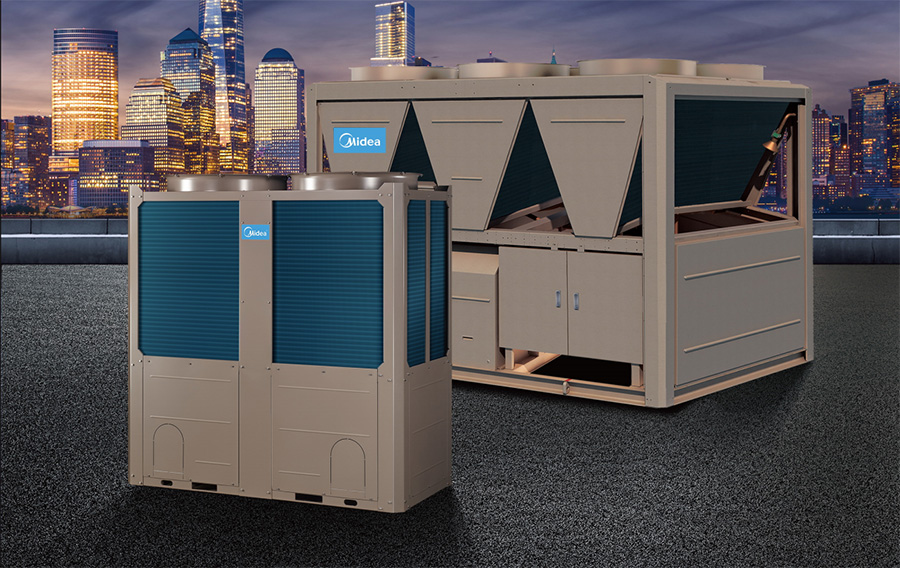

美的烈焰系列空气源热泵机组,分为:变频系列、定频系列以及低温大涡旋机组系列,均采用模块化设计,制热能力从31kW~440kW均匀排列,最大制热量可达3520kW,形成31kW-3520kW范围内的组合产品,其末端可选配地暖、散热片、风机盘管等,为酒店、宾馆、医院、工厂、公寓、办公楼、养殖畜牧业、农业大棚等各类建筑场所提供了完美的解决方案。

美的烈焰系列商用变频采暖模块机


变频烈焰系列

变频烈焰系列分别有DN-VE380/NSN1H、DN-VE750/NSN1-H两个型号,最大并联台数为16台,制热能力段可覆盖36.5kW~1176kW。

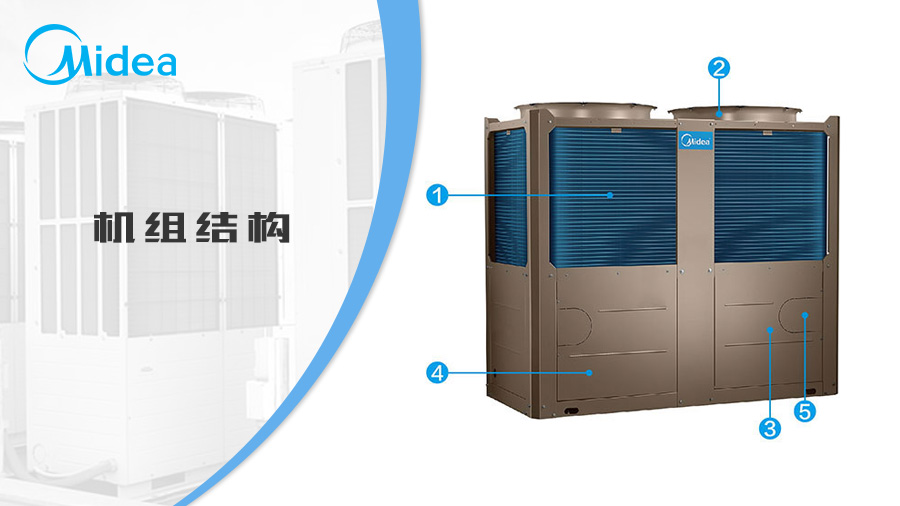

机组产品结构

  • 四面回风换热器:采用高效四面回风换热器,大幅提升换热面积和效率,缩小了整机尺寸和重量;且回风均匀不易结霜;在化霜时,也可更快完成化霜,提高机组制热效率
  • 电机:大尺寸风叶与直流变频电机结合,电机无级变频控制主板,可根据安装运行变化进行高精度无级调速控制,根据机组能力变化调节输出最适合的风量,运行更稳定,噪音更低
  • 变频气液混合喷射压缩机:三菱压缩机,性能可靠,可在低温工况下持续稳定制热
  • 电控安装:电控安装采用名优元件,质量有保障,同时采用冷媒散热技术,确保变频模块稳定散热,高温环境下仍能可靠运行
  • 壳管换热器:10匹以上机型(不包含10匹)采用螺旋式折流板壳管换热器,换热面积更加充分,机组换热更加高效

美的烈焰系列商用变频采暖模块机



自适应负荷变化需求,温度刚好更舒适

  • 美的烈焰系列空气源热泵机组采用全直流变频设计,压缩机可进行无级宽频调节
  • 机组可根据室内外负荷精准调节冷媒输出,使出水温度和转速恒定
  • 无需频繁启停,更加节能,并能给用户带来舒适节能的采暖效果



气液混合喷射技术,大幅度提升低温制热能力

  • 美的特别使用气液混合喷射增焓技术,在压缩过程中补充大量气液混合制冷剂,大幅提升低温下的排气量
  • 配合直流变频控制技术,进一步提升低温制热与能效
  • 即使在-30℃的严寒环境下,机组依然保持强劲的制热能力

美的烈焰系列商用变频采暖模块机


多项技术确保机组稳定运行

  • 冷媒散热技术,恶劣气候仍然稳定运行:变频机组采用先进的冷媒散热技术,进一步提升电控冷却效率,确保变频模块稳定散热,可靠运行
  • 自动除积雪:为了防止冬季室外机积雪,在外界气温较低时,机组会定时自动开启风机,清除积雪或落叶
  • 二次过冷技术:为确保冷媒的有效过冷,采用不锈钢钎焊板式换热器,进行二次过冷回路设计,有效提高冷媒的过冷度,实现机组能力的提升
  • 防逆风功能:当外部力量促使风扇逆向旋转的情况下,在机组启动时,会先将风扇停止,然后重新按照程序正向旋转,保护风机不受损坏
  • 底盘快速排水:采用多孔框架式底盘,冷凝水可以迅速排出,避免机组结冰,底盘上可选配电加热带,在除霜时开启,防止底盘冰霜累积,保证排水顺畅

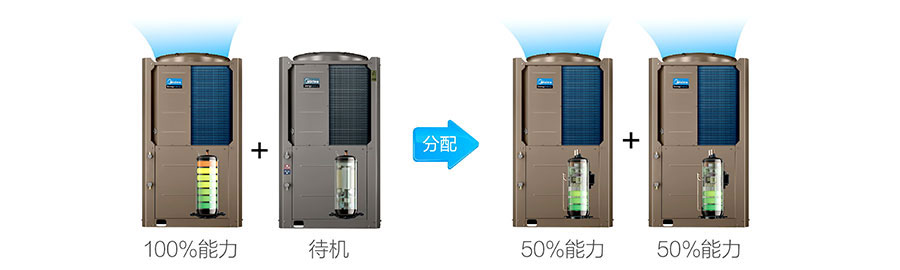

  • 能力智能分配,保持高能效区间:运行当多台机组并联时,机组能自动进行能力计算并合理分配,使每台机组保持在能效区间运行,充分利用换热器的能力,避免零部件在满负荷时的耗损,达到节能的目的

美的烈焰系列商用变频采暖模块机



定频烈焰系列

定频烈焰系列分别有DN-Y310/NSN1-H 、DNL-E880NSN1H 、DNL-E1550/NSN1-H1三个型号,制热能力段可覆盖31kW~1408kW。

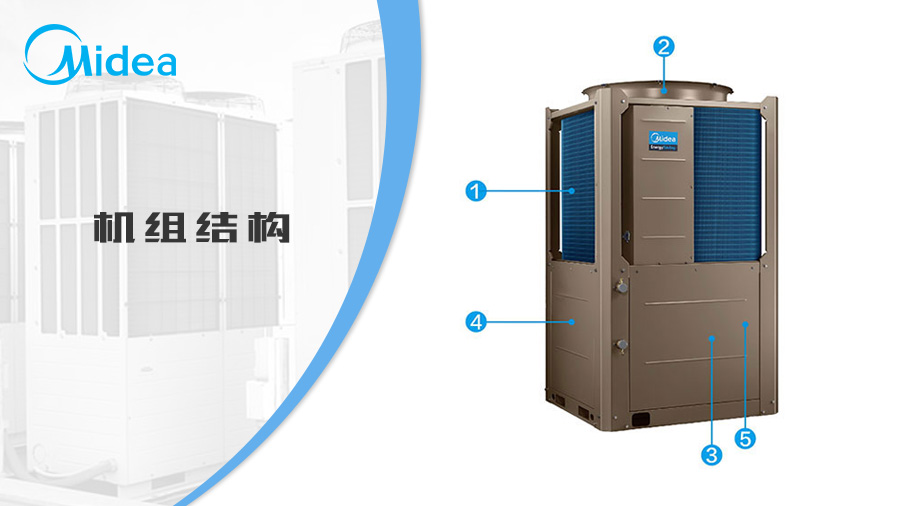

机组产品结构

  • 四面回风换热器:采用高效四面回风换热器,大幅提升换热面积和效率,缩小了整机尺寸和重量;且回风均匀不易结霜;在化霜时,也可更快完成化霜,提高机组制热效率
  • 风机、电机:采用大风量、低噪音风机及大扭矩、高效率电机,高效低噪
  • 电控安装:三菱压缩机,性能可靠,可在低温工况下持续稳定制热
  • 高效水侧换热器:10匹以上机型(不包含10匹)采用壳管换热器,具有换热能力强、水阻小、不易结垢、不易冻裂的优点
  • 压缩机:压缩机采用喷液冷却准二级压缩技术,大幅提升低温下制热能力和出水温度,更加持久耐用

美的烈焰系列商用变频采暖模块机



喷液冷却压缩技术

  • 烈焰系列机组采用先进的喷液冷却准二级压缩技术,直接向压缩机中间涡盘补充气液制冷剂,有效抑制低温下排气温度过高,实现大压缩比运行
  • 可大幅提升低温下的制热能力,提高出水温度
  • 即使在-26℃严寒条件下,依然保持稳定的热量供应



二级水泵控制

  • 机组的水泵采用多级控制技术,一次侧循环水泵随机器开停,二次侧末端循环水泵可自由设置开停时间,较原有单级水泵控制更加经济节能,减少不必要的热量损失
  • *该技术点仅适用于DNL-E880/NSN1-H、DNL-E1550NSN1-H1机型



自学习除霜技术

  • 根据环境温度,湿度,结霜的速度等因素,自动判定是否需要除霜
  • 减少能力衰减,减少化霜次数,降低水温波动,提高安装可靠性



低温大涡旋烈焰系列

低温大涡旋空气源热泵机组具有十分宽广的适用范围,可在-20-48℃室外温度下稳定运行,较常规低温大涡旋机组扩大近20%的运行范围,满足中国绝大部分区域的制冷制热的需求。

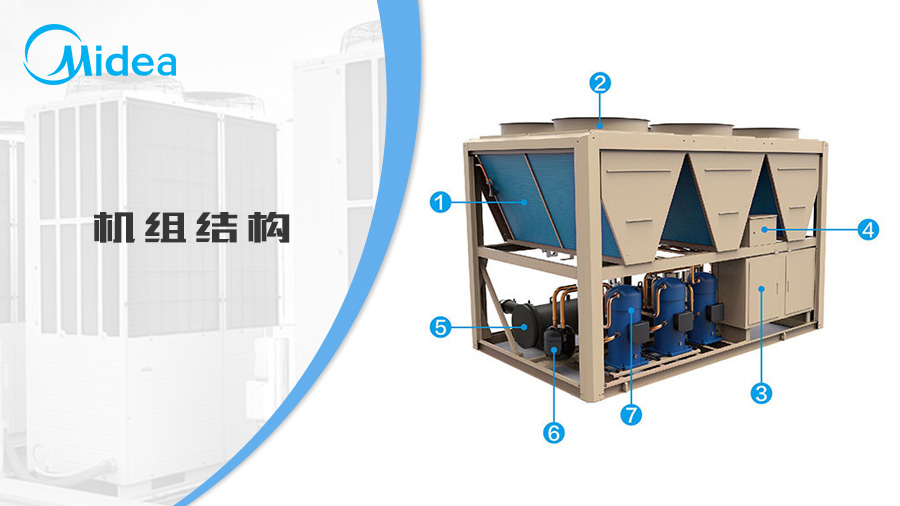

机组产品结构

  • V型换热器:采用V型回风换热器设计,使气流分布更均匀,换热更充分。风机、电机:采用大风量、低噪音风机及大扭矩、高效率电机,高效低噪
  • 风机、电机:采用大风量、低噪音风机及大扭矩、高效率电机,高效低噪
  • 电控安装:电控安装采用名优元件,质量有保证;同时电控盒为正面设置,安装快捷、维护方便
  • 自带触摸屏:7寸宽大彩色触摸屏,中文显示,人机交互更友好
  • 水侧换热器:新型折流壳管式蒸发器,效率提升约10%
  • 气液分离器:采用高效气液分离器,保证安装运行可靠
  • 压缩机:名优压缩机,大容量、高效率,持久耐用

美的烈焰系列商用变频采暖模块机

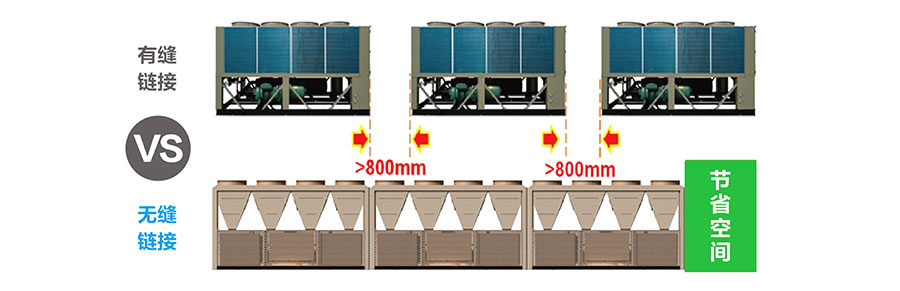

无缝拼接

  • 美的烈焰系列空气源热泵机组采用模块化结构设计,可选多种模块灵活组合让增容更方便
  • 采用“V”模块化结构设计,多个模块间可无缝拼接,节省安装空间
美的烈焰系列商用变频采暖模块机


可视化控制安装

  • 美的专供低温大涡旋热泵控制安装的用户界面友好,操作快捷方便,适用于单台或多台设备的稳定运行
  • 人机界面友好,采用7寸全触摸显示屏,运行参数与实时故障显示直观
  • 提供本地、远程、网络三种操作方式,可实现自带温度传感器
  • 自主设置岀水控制温度,负荷智能控制,自带多机联控,智能除霜,智能低温控制等功能



规格参数

变频烈焰系列

  • 型号:DN-VE380/NSN1-H / DN-VE750/NSN1-H
  • 额定制热量:36.5(10.95~38) / 73.5(22.05~73.5)kW
  • IPLV(H):3.1
  • 水流量:6.28~12.64m³/h
  • 电源:380V 3N~50Hz

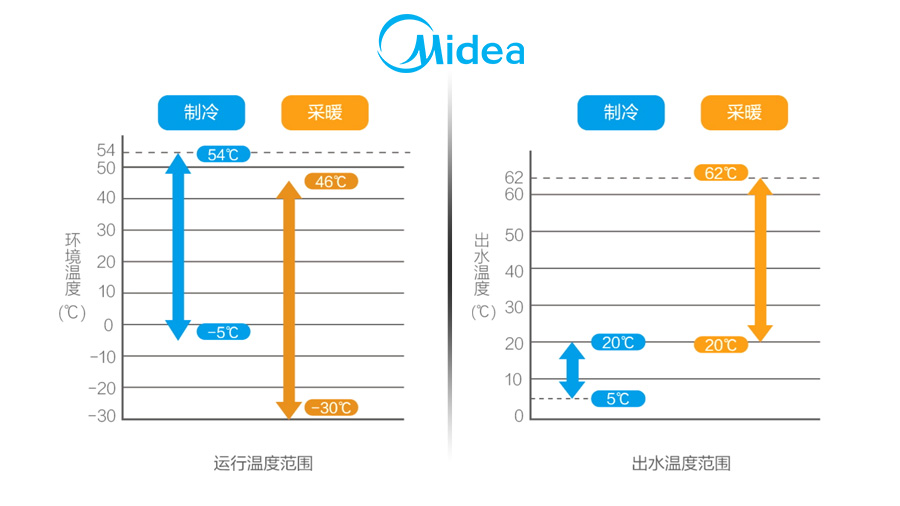

  • 运行环境温度范围:-30~46℃
  • 制热出水温度范围:20~62℃
  • 制冷剂:R410a
  • 外形尺寸(宽x高x深):1025x985x1795 / 1995x960x1780mm
  • 净重量:320 / 565kg
  • 运行重量:325 / 598kg



定频烈焰系列

  • 型号:DN-Y310/NSN1-H~DNL-E1550/NSN1-H1
  • 额定制热量:31~155kW
  • 额定制冷量:18.50~1420.00kW
  • IPLV(H):2.60~2.98
  • IPLV(C):3.70 / 3.70
  • 水流量:5.3~24.4m³/h
  • 电源:380V 3N~50Hz
  • 制冷剂:R410a
  • 外形尺寸(宽x高x深):1025x985x1795~2200x1120x2320mm
  • 净重量:320~975kg
  • 运行重量:330~1045kg



低温大涡旋系列

  • 型号:DNL-3300/NSN1-R / DNL-4400/NSN1-R
  • 额定制热量:330~440kW
  • IPLV(H):2.71 / 2.60
  • IPLV(C):3.70 / 3.71
  • 水流量:56.8~75.7m³/h
  • 电源:380V 3N~50Hz
  • 制冷剂:R410a
  • 外形尺寸(宽x高x深):3530x2300x2500~4700x2300x2500mm
  • 净重量:2900 / 3870kg
  • 运行重量:3000 / 3990kg
