产品特点

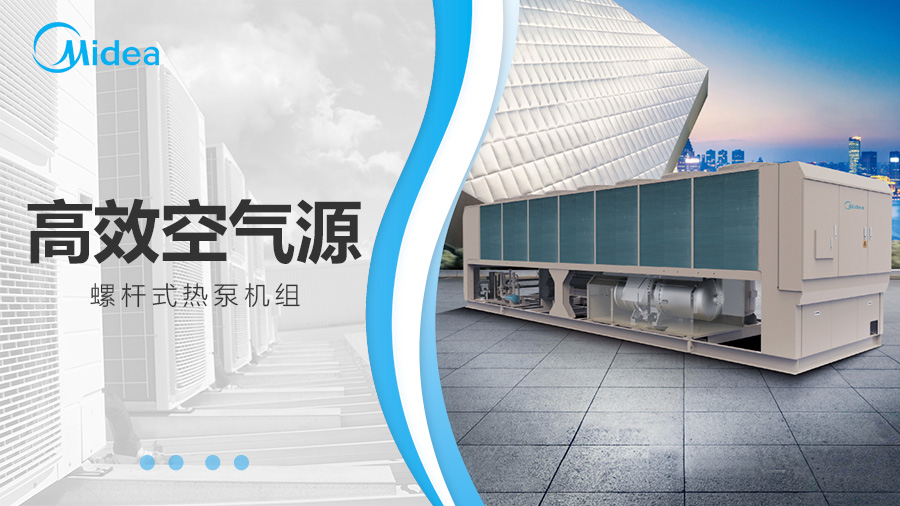

美的高效空气源螺杆式热泵机组，采用高能效的半封闭双螺杆压缩机，全降膜蒸发器及高效倒M型翅片换热器，通过先进的自主电子膨胀阀控制技术，使机组能在工作范围内以节能的模式满足用户的需求。机组釆用R134a环保制冷剂，产品获得AHR认证、CRAA认证及节能认证并进入政府采购清单，广泛应用于大中型商业、民用或工业建筑，也可应用于重度耐盐地区及重防腐地区。

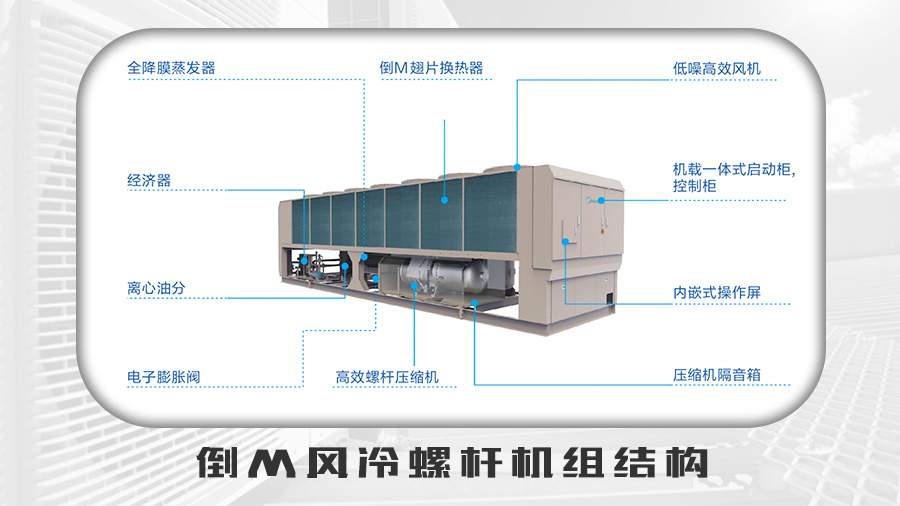

机组产品结构

• 全降膜蒸发器：膜态蒸发，大幅提升换热效率
• 倒M翅片换热器：开窗式亲水铝箔，高效内螺纹管
• 低噪高效风机：金属叶片，小风量
• 经济器：二次过冷+喷气增焓技术，提升机组能力及能效
• 机载一体式启动柜、控制柜：启动柜标准配置断路器，控制柜低压供电操作更安全
• 离心油分：高效立式油分
• 内嵌式操作屏：7寸彩色液晶触摸屏，人机交互界面友好
• 电子膨胀阀：进口电子膨胀阀，支持自主控制，极限工况可靠运行
• 高效螺杆压缩机：采用R134a冷媒，大容量电机设计，标准无级调节范围25%~100%
• 压缩机隔音箱：标准配置隔音箱，箱体内壁分布高效消音材料

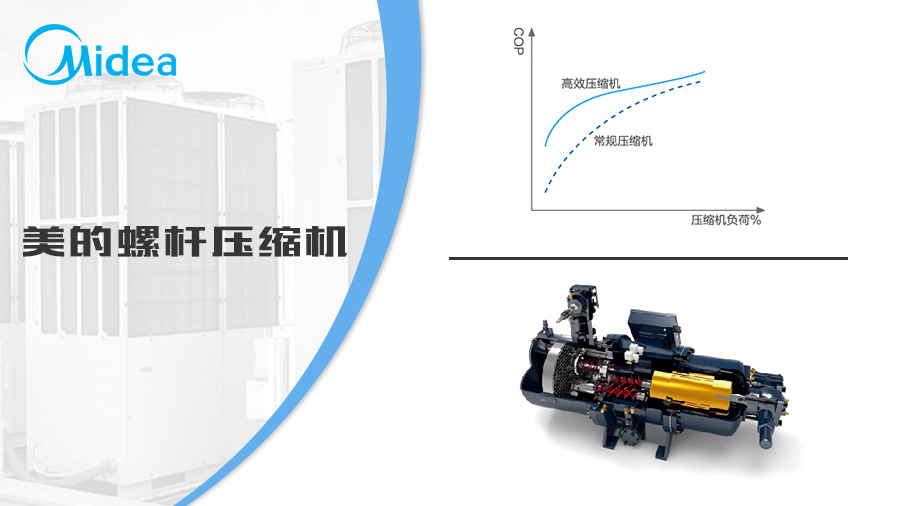

高效的螺杆压缩机技术

• 螺杄转子采用经优化压缩过程的型线设计，不但确保压缩机具有优良的容积效率，而且降低了压缩机泄漏量；同时双螺杄转子采用五齿对六齿非对称设计，加工精度高达微米级，运行动态平稳
• 采用大容量电机设计，电机效率高。电机内部采用合适的气体流道及间隙设计，制冷剂围绕电机定子，达到良好的散热效果，保证电机充分冷却
• 螺杄转子由电机直联驱动，运转部件和易损件少，机械效率高；同时可降低压缩机转速，使压缩过程平稳、低噪音
• 压缩机采用11个高效轴承，耐高负载设计，专有的反转轴承及平衡轴向推力的平衡鼓设计，可以有效提升压缩机使用寿命，保证主机连续运行时间≥50000h
• 全新保护模块对反相、缺相的完备电气保护，并实时提供温度维护和排气温度维护拥有故障自锁功能，确保压缩机运行安全

美的高效换热安装

• 美的风冷热泵降膜换热器将蒸发、冷凝功能集为一体，比传统的干式管壳式及满液式换热器效率更高，大幅提升机组的整体效率，使安装结构简单紧凑
• 风侧换热器采用倒M型空气换热器设计，风速分布均匀，通风阻力降低
• 交叉排布的高效内螺纹管和优质的弧形开窗铝箔经机械胀管紧密结合
• 铝箔经过亲水和防腐处理，使用寿命更长，传热效果更高，同时更利于化霜
• 结合全降膜蒸发器、超低压损四通阀，消除传统气液分离器，安装压损降低，提高制热效率；同时扩宽R134a机组低温环境下制热温度范围，实现环温-10℃以上正常运行
• 配合压缩机优化补气口设计，外加高效优质的经济器，在压缩机吸气量不变的情况下，压缩机的排气量增大，制热量和功率消耗均有增加，但制热量增幅大于功率消耗，故制热效率提高

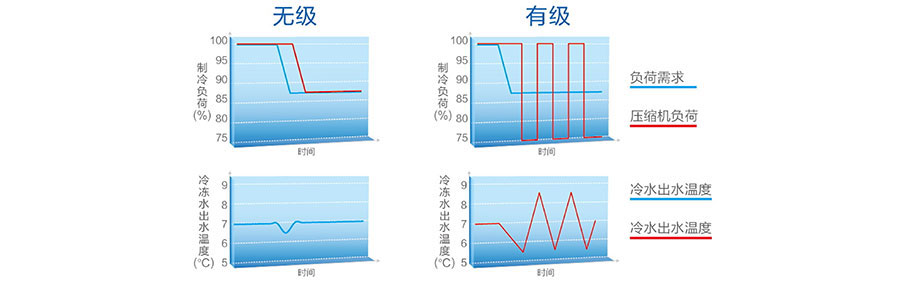

先进的无级能调安装

• 美的通过高精度的容量控制，密切追踪机组的负荷变化，调节制冷剂流量，其容量调节方式采用无级控制
• 制冷量与负荷完全匹配，部分负荷机组仍然保持高效运行，机组出水温度稳定，提升用户体验感

高精度电子膨胀阀

• 机组选用名优电子膨胀阀精确控制制冷剂流量，确保电子膨胀阀与机组联动精准契合
• 响应速度快、调节迅速，大大提高机组的节能性和稳定性，降低运行费用

运行可靠，安装便捷

• 每台机组采用1~2台压缩机，单台压缩机配置独立的制冷回路。双回路安装机组的压缩机可互为备用，多压缩机机组可自动平衡每台压缩机运行时间，均衡各机组工作，延长整安装寿命
• 设计灵活，主机可进行模块化的自由组合，轻松拓展，可以做到8组机组自由冷量搭配，集中控制。可针对不同的空间需求，灵活应对，按需输出
• 机组安装灵活，不需要专设机房或购置冷却水塔、冷却水泵等设备
• 机组电气与主机一体化设计，用户无需再设置专门的电控柜

绿色环保，舒适低噪

• 全系列机组采用R134a环保制冷剂，制冷效率高，对大气臭氧层无破坏作用，完全符合蒙特利尔协议，无淘汰时间
• 机组应用全降膜蒸发器，大幅度提高机组换热效率，同时能大幅度减少机组的制冷剂充注量，减少排放，更加绿色环保
• 螺杄压缩机为半封闭结构，电机直联驱动，压缩机转速低，噪音低
• 标配低噪风机和压缩机降噪箱，同步降低机组运行时的噪音，比行业同类机组降低5~10分贝
• 可选配超低噪音选项，以进一步降低机组噪音值2~3分贝
• 风机叶轮经专业流场软件优化设计，保证叶轮具有良好的气动性能，在保证风机低噪音运转的冋时获得更大的风量，提升空气侧的换热效果
• 风机的电机通过电机线圈优化设计，有效降低损耗，提升运转效率，使电机发热量小、耗电量少、运行寿命长

美的标准箱机房智能控制安装

• 以空调主机、水泵、冷却塔、末端及相关附属设备（包括阀门、传感器）等设备为底层控制对象，以安装安全可靠、设备高效运行为基础，构建节约运行成本的安装
• 以客户操作便捷为目标，运用强大的控制逻辑程序及通讯网络构建起设备层、控制层、管理层的控制框架，把主机的内部运行特性和性能参数与控制安装有机、无缝的结合起来，不仅能实现设备间的自动化稳定运行，还能提升和优化客户的管理水平、降低人工成本、提高运营效率，大幅降低中央空调整体能耗，为中央空调保驾护航

安装应用（定制）

• 机组可提供冰蓄冷选项，在电价差异较大的地区，利用夜间低谷负荷电力制冰储存在蓄冰装置中，白天融冰将所储存的冷量释放来满足需求
• 高温出水60℃：机组采用R134a环保制冷剂，具有很强的高温性能，最高可定制60℃高温热水（部分工况，具体咨询工厂）
• 全年制冷：-20℃~48℃下进行稳定制冷，适用于需要全年制冷的应用场所，如工厂、设备机房、研宄实验室等
• 全年制热：-10℃~43℃下进行稳定制热，适用于需要全年制热的应用场所，如医院、酒店、工厂等
• 大温差小流量：通过提高进出水温差，大大降低水泵流量和扬程，进而达到降低水泵功率和安装整体能耗的目标，小流量大温差≤10℃

规格参数

• 型号：SHAF80H~SHAF460H
• 制冷量：264.2~1596kW / 75.14~453.9RT
• 制冷能效EER：3.40~3.44
• 制冷IPLV：4.05~4.10
• 制热量：270.7~1535kW / 76.99~436.6RT
• 制热能效COP：3.4~3.42
• 最小负荷：25%
• 制冷剂：R134a
• 能效等级：国标一级
• 电源：380V/3P+PE 50Hz
• 运输重量：4500~15700kg
• 运行重量：4600~16100kg
